本实用新型涉及电动调节阀技术领域，尤其涉及一种电动调节阀。
布景技术：
电动调节阀是工业自动化过程节造中的沉要执行单元仪表。随着工业领域的自动化水平越来越高，正被越来越多的利用在各类工业出产领域中。与传统的气动调节阀相比拥有显著的利益：电动调节阀节能（只在工作时才亏损电能），环保（无碳排放），装置快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其职能和个性分为线性个性，等百分比个性及抛物线个性三种。
目前，现有的电动调节阀仍存在一些不及之处，首先，由于阀芯有少量介质泄漏，出格是带水和蒸汽的介质，加上备用调节门长功夫不作为，在表部环境温度较低时，调节阀阀杆与阀芯容易受冻而出现卡涩的故障景象，导致电动调节阀无法正＝谠，从而增长了电动调节阀的局限性 ；其次，现有的电动调节阀不足压力检测装置，在输入口压力过大时，而电动调节阀无法自动实现调控，过大的压力会导致电动调节阀出现败坏，从而降低了电动调节阀使用的不变性。
技术实现身分：
本实用新型的主张在于：为相识决上述的问题，而提出的一种电动调节阀。
为了实现上述主张，本实用新型选取了如下技术规划：
一种电动调节阀，蕴含阀体、执行联动杆与执行机构，所述阀体水平端两侧别离固定装置有输出口与输入口，所述阀体通过执行支持座与执行机构固定衔接，且所述支持座表侧固定衔接有保温罩，所述保温罩竖直端内表壁别离装置有加热管与温度传感器，且所述温度传感器与加热管联动节造。
作为上述技术规划的进一步描述：
所述输入口顶部门别装置有泄压口与压力表，所述压力表底部设置有压力传感器。
作为上述技术规划的进一步描述：
所述支持座与保温罩通过螺栓固定衔接。
作为上述技术规划的进一步描述：
所述输入口与输出口远离阀体的一侧固定装置有法兰盘。
作为上述技术规划的进一步描述：
所述保温罩呈通明设计。
作为上述技术规划的进一步描述：
所述螺栓设置有两组，且两组螺栓呈对称散布。
综上所述，由于选取了上述技术规划，本实用新型的有益成效是：
1、本实用新型中，当保温罩内的温度传感器检测到执行联动杆的工作环境温度较低时，节造加热管开启，加热管工作产生热气流，热气流会接触保温罩内的工作机构，从而预防了工作机构因受冻而出现卡涩，保障了工作机构的不变的运行，提高了电动调节阀的合用领域。
2、本实用新型中，压力传感器检测输入口的压力并实时在压力表上显示，在压力表上显示的压力值超过预约值时，通过节造泄压口开启，使得输入口内的压力得以开释，实现了电动调节阀的压力监控职能，预防了电动调节阀因压力变动而出现败坏，从而提高了电动调节阀使用的不变性。
附图注明

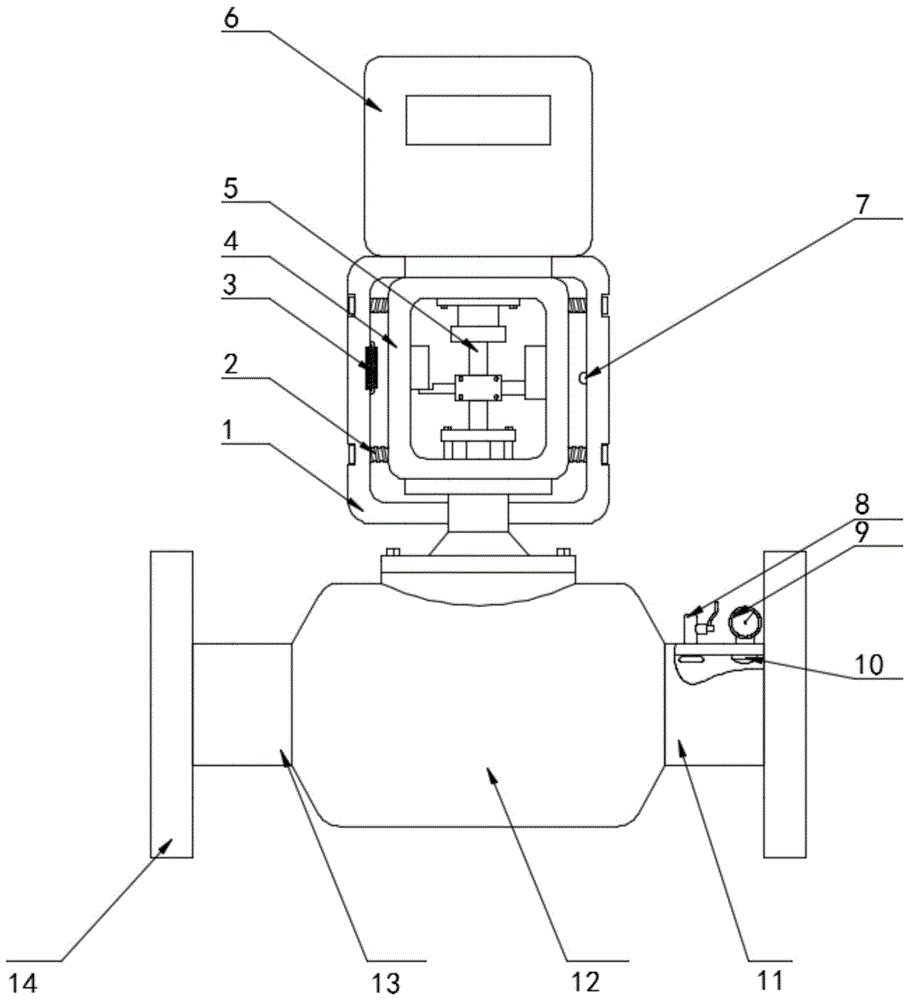

图1示出了凭据本实用新型执行例提供的结构示意图 ；
图2示出了凭据本实用新型执行例提供的俯视结构示意图 ；
图3示出了凭据本实用新型执行例提供的正视结构示意图。
图例注明：
1、保温罩 ；2、螺栓 ；3、加热管 ；4、支持座 ；5、执行联动杆 ；6、执行机构 ；7、温度传感器 ；8、泄压口 ；9、压力表 ；10、压力传感器 ；11、输入口 ；12、阀体 ；13、输出口 ；14、法兰盘。
具体执行方式
下面将结合本实用新型执行例中的附图，对本实用新型执行例中的技术规划进行明显、齐全地描述，显然，所描述的执行例仅仅是本实用新型一部门执行例，而不是全数的执行例 ；诒臼涤眯滦椭械闹葱欣，能力域通常技术人员在没有作出创造性劳动前提下所获得的所有其它执行例，都属于本实用新型 ；さ牧煊。
请参阅图1-3，本实用新型提供一种技术规划：一种电动调节阀，蕴含阀体12、执行联动杆5与执行机构6，阀体12水平端两侧别离固定装置有输出口13与输入口11，阀体12通过执行支持座4与执行机构6固定衔接，且支持座4表侧固定衔接有保温罩1，保温罩1竖直端内表壁别离装置有加热管3与温度传感器7，且温度传感器7与加热管3联动节造，当保温罩1内的温度传感器7检测到执行联动杆5的工作环境温度较低时，节造加热管3开启，加热管3工作产生热气流，热气流会接触保温罩1内的工作机构，从而预防了工作机构因受冻而出现卡涩，保障了工作机构的不变的运行，提高了电动调节阀的合用领域。
具体的，如图1所示，输入口11顶部门别装置有泄压口8与压力表9，压力表9底部设置有压力传感器10，在压力表9上显示的压力值超过预约值时，通过节造泄压口8开启，使得输入口11内的压力得以开释，实现了电动调节阀的压力监控职能，预防了电动调节阀因压力变动而出现败坏，从而提高了电动调节阀使用的不变性。
具体的，如图1所示，支持座4与保温罩1通过螺栓2固定衔接，实现支持座4与保温罩1的可拆卸。
具体的，如图1所示，输入口11与输出口13远离阀体12的一侧固定装置有法兰盘14，用以与表部管路的固定衔接。
具体的，如图1所示，保温罩1呈通明设计，使得操作人员能够明显的观察到内部标杆上的阀门开度。
具体的，如图1所示，螺栓2设置有两组，且两组螺栓2呈对称散布，保障了保温罩1与支持座4衔接的缜密性。
工作道理：使用时，当保温罩1内的温度传感器7检测到执行联动杆5的工作环境温度较低时，节造加热管3开启，加热管3工作产生热气流，热气流会接触保温罩1内的工作机构，从而预防了工作机构因受冻而出现卡涩，保障了工作机构的不变的运行，提高了电动调节阀的合用领域，压力传感器10检测输入口11的压力并实时在压力表9上显示，在压力表9上显示的压力值超过预约值时，通过节造泄压口8开启，使得输入口11内的压力得以开释，实现了电动调节阀的压力监控职能，预防了电动调节阀因压力变动而出现败坏，从而提高了电动调节阀使用的不变性。
以上所述，仅为本实用新型较佳的具体执行方式，但本实用新型的 ；ち煊虿⒉痪窒抻诖，任何熟悉本技术领域的技术人员在本实用新型告发的技术领域内，凭据本实用新型的技术规划及其实用新型构思加以等同代替或扭转，都应涵盖在本实用新型的 ；ち煊蛑。
技术特点：
1.一种电动调节阀，蕴含阀体（12）、执行联动杆（5）与执行机构（6），其特点在于，所述阀体（12）水平端两侧别离固定装置有输出口（13）与输入口（11），所述阀体（12）通过执行支持座（4）与执行机构（6）固定衔接，且所述支持座（4）表侧固定衔接有保温罩（1），所述保温罩（1）竖直端内表壁别离装置有加热管（3）与温度传感器（7），且所述温度传感器（7）与加热管（3）联动节造。
2.凭据权势要求1所述的一种电动调节阀，其特点在于，所述输入口（11）顶部门别装置有泄压口（8）与压力表（9），所述压力表（9）底部设置有压力传感器（10）。
3.凭据权势要求1所述的一种电动调节阀，其特点在于，所述支持座（4）与保温罩（1）通过螺栓（2）固定衔接。
4.凭据权势要求1所述的一种电动调节阀，其特点在于，所述输入口（11）与输出口（13）远离阀体（12）的一侧固定装置有法兰盘（14）。
5.凭据权势要求1所述的一种电动调节阀，其特点在于，所述保温罩（1）呈通明设计。
6.凭据权势要求3所述的一种电动调节阀，其特点在于，所述螺栓（2）设置有两组，且两组螺栓（2）呈对称散布。
技术总结
本实用新型公开了一种电动调节阀，蕴含阀体、执行联动杆与执行机构，所述阀体水平端两侧别离固定装置有输出口与输入口，所述阀体通过执行支持座与执行机构固定衔接，且所述支持座表侧固定衔接有保温罩，所述保温罩竖直端内表壁别离装置有加热管与温度传感器，且所述温度传感器与加热管联动节造。本实用新型中，当保温罩内的温度传感器检测到执行联动杆的工作环境温度较低时，节造加热管开启，加热管工作产生热气流，热气流会接触保温罩内的工作机构，从而预防了工作机构因受冻而出现卡涩，保障了工作机构的不变的运行，提高了电动调节阀的合用领域。
