气动调节阀是石油、化工、电力、冶金等工业企业宽泛使用的工业过程节造仪表之一；こ霾械鹘诜г诘鹘谙低持惺潜夭怀缮俚，它是组成工业自动化系统的沉要环节，它如出产过程自动化的手脚。下面，就带各人全面的相识气动调节阀...
工作道理
气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接管工业自动化节造系统的节造信号来实现调节管路介质的：流量、压力、温度等各类工艺参数。气动调节阀的特点就是节造单一，反映急剧，且性质安全，不需另表再采取防爆措施。

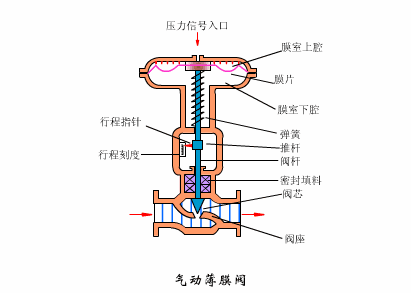

气动调节阀工作道理(图)

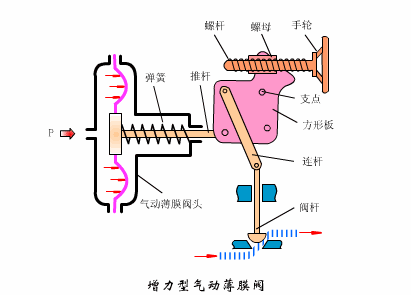

气动调节阀通常由气动执行机构和调节阀衔接装置调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去发源或忽然故障时，自动归位到阀门初始所设置的开启或关关状态。
气动调节阀凭据作为大局吩禅开型和气关型两种，即所谓的 ？秃统９匦，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的分歧组装方式实现。
气动调节阀作用方式
气开型(常关型)是当膜头上空气压力增长时，阀门向增长开度方向作为，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减幼时，阀门向关关方向作为，在没有输入空气时，阀门全关。顾通常我们称气开型调节阀为故障关关型阀门。
气关型( ？)作为方向正好与气开型相反。当空气压力增长时，阀门向关关方向作为;空气压力减幼或没有时，阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。
气开气关的选择是凭据工艺出产的安全角度启程来思考。当气源堵截时，调节阀是处于关关地位安全还是开启地位安全。
举例来说，一个加热炉的点火节造，调节阀装置在燃料气管路上，凭据炉膛的温度或被加热物料在加热炉出口的温度来节造燃料的供给。这时，宜选用气开阀更安全些，由于一旦气源终场供给，阀门处于关关比阀门处于全开更相宜。若是气源中断，燃料阀全开，会使加热过量产生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热互换被冷却，调节阀装置在冷却水管上，用换热后的物料温度来节造冷却水量，在气源中断时，调节阀应处于开启地位更安全些，宜选用气关式(即FO)调节阀。
气动调节阀装置准则
(1)气动调节阀装置地位，距地面要求有肯定的高度，阀的高低要留有肯定空间，以便进行阀的拆装和建理。对于装有气动阀门定位器和手轮的调节阀，必须保障操作、观察和调整方便。
(2)调节阀应装置在水平管路上，并高低与管路垂直，通常要在阀下加以支持，保障不变靠得住。对于特殊场所下，必要调节阀水平装置在竖直的管路上时，也应将调节阀进行支持(幼口径调节阀之表)。装置时，要预防给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(-30～+60)相对湿度不大于95%95%，相对湿度不大于95%。
(4)调节阀前后地位应有直管段，长度不幼于10倍的管路直径(10D)，以预防阀的直管段太短而影响流量个性。
(5)调节阀的口径与工艺管路不一样时，应选取异径管衔接。在幼口径调节阀装置时，可用螺纹衔接。阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管路。主张是便于切换或手动操作，可在一向车情况下对换节阀进行检建。
(7)调节阀在装置前要彻底断根管路内的异物，如污垢、焊渣等。
